Präzision, Reinheit und Druckkontrolle sind die heimlichen Helden der hochzuverlässigen Elektronikfertigung. Wenn Sie leitfähige Klebstoffe, SMT-Rotleim oder UV-härtbare Vergussmassen auf einer Hochgeschwindigkeits-Montagelinie dosieren, ist die Hardware, die Ihre Flüssigkeit enthält, genauso wichtig wie die chemische Formulierung selbst. Eine minderwertige Verpackung führt zu Lufteinschlüssen, Viskositätsdrift und Düsenverstopfung – genau die Fehlerursachen, die SMT-Leitungen (Surface Mount Technology) zum Scheitern bringen.
Der Contriu Plastic Old US Style-Klebezylinder wurde für eine präzise Dosierung entwickelt und schließt die Lücke zwischen der Leistung von Rohchemikalien und einer konsistenten Dosierausführung.
1. Anatomie der Präzision: Warum das Design im „alten US-Stil“ SMT-Linien dominiert
Die „Old US Style“-Konfiguration bleibt aufgrund ihrer robusten pneumatischen Dichtungsintegrität und universellen Kompatibilität mit Standardadapterbaugruppen, Luftleitungen und automatisierten Dosierrobotern ein branchenüblicher Maßstab für die pneumatische Flüssigkeitsabgabe.
● Gewindestabilität und Luftdichtheit: Mit robusten, präzisionsgeformten Gewinden verhindern Contriu-Zylinder Druckverluste bei hohen Luftimpulsen. Dies gewährleistet eine gleichmäßige volumetrische Abgabe von Schuss zu Schuss.
● Wandglättung und Scherungsreduzierung: Die Innenwände des Zylinders werden einer fortschrittlichen sekundären Polierbehandlung unterzogen. Dies minimiert die Scherbeanspruchung der Flüssigkeit und verhindert, dass sich hochgefüllte Flüssigkeiten wie leitfähige Klebstoffe und thermische Schnittstellenmaterialien (TIMs) während der Hochdruckextrusion trennen.
● Zero-Draft-Präzision: Der Innendurchmesser behält von oben bis unten eine strenge zylindrische Toleranz bei und stellt so sicher, dass sich der Wischerkolben reibungslos bewegt, ohne zu verhaken oder Mikroluftspalte zu verursachen.

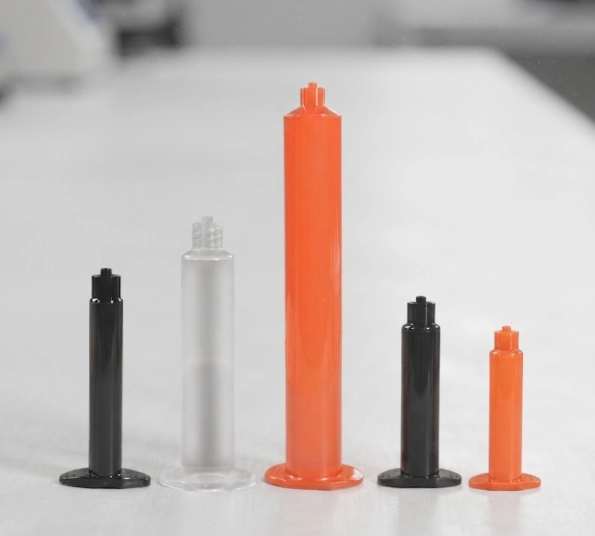

2. Material- und Farbtechnik: Abstimmung der Chemie auf UV- und Lichtschutz
Verschiedene elektronische Verkapselungsklebstoffe reagieren negativ auf Umgebungslicht, Feuchtigkeit und chemische Auswaschung. Contriu-Zylinder werden in speziellen Materialqualitäten hergestellt, um empfindliche Formulierungen zu schützen.
Zylinderfarbe / Material | Zielchemie und Anwendungen | Wesentlicher funktionaler Vorteil |
Klar / Transparent | Allzweckflussmittel, Schmiermittel, Schutzlacke und nicht lichtempfindliche Epoxidharze. | Ermöglicht dem Bediener die visuelle Überwachung des Flüssigkeitsstands in Echtzeit und die Prüfung auf Luftblasen. |
Bernstein (UV-blockierend) | Allgemeiner UV-Schutz, feuchtigkeitsempfindliche Silikone und lichthärtende Cyanacrylate. | Blockiert schädliche UV-Wellenlängen und ermöglicht gleichzeitig die Prüfung von energiearmen Umgebungslichtern. (Hinweis: Nicht empfohlen für die extreme Langzeitlagerung aktiver UV-Harze). |
Schwarz (undurchsichtig/lichtdicht) | UV-Klebstoffe, lichthärtende Strukturacryle und lichtempfindliche anaerobe Verbindungen. | Bietet absolute optische Blockierung, um eine vorzeitige Polymerisation oder chemische Zersetzung im Inneren des Zylinders zu verhindern. |
3. Anwendungsmatrix: Optimierung von Contriu-Zylindern für SMT und elektronische Montage
Die Auswahl der richtigen Zylinderkapazität und Farbe gewährleistet eine nahtlose Integration in verschiedene SMT- und Halbleiterverpackungsabläufe.
Oberflächenmontagetechnologie (SMT) und Rotleimabgabe
Bei der Hochgeschwindigkeitsabgabe von rotem SMT-Oberflächenmontageklebstoff (thermisch aushärtende Klebstoffe auf Epoxidbasis, die zum Halten von Bauteilen vor dem Wellenlöten verwendet werden) ist die Stabilität des pneumatischen Drucks von größter Bedeutung. Die konsistente Laufgröße von Contriu verhindert Tailing, Stringing und die Bildung von Satellitentröpfchen.
Elektronische Kapselung und Verguss
Beim Auftragen zweiteiliger oder einteiliger elektronischer Verkapselungsklebstoffe um empfindliche Drahtverbindungen, Mikrocontroller oder Transformatoren herum ist eine luftfreie Abgabe unerlässlich. Die Verwendung von durchsichtigen oder bernsteinfarbenen Contriu-Zylindern mit reibungsarmen Kolben sorgt für glatte Perlen ohne Hohlräume, in denen sich später Feuchtigkeit festsetzen könnte.
Leitfähige Klebstoffe und Mikrolötflussmittel
Silbergefüllte leitfähige Klebstoffe und mikroelektronische Flussmittel erfordern eine hohe chemische Beständigkeit. Die in Contriu-Zylindern verwendeten Mischungen aus reinem Polyethylen und Polypropylen verhindern die Migration von Weichmachern und chemische Korrosion und schützen so die elektrischen Eigenschaften leitfähiger Füllstoffe.
4. Best Practices für eine fehlerfreie Dosierung
Um die Leistung Ihres Dosierprozesses mit Contriu-Zylindern zu maximieren, halten Sie sich an diese technischen Richtlinien:
● Zentrifugales Entlüften (Schleudern): Zentrifugieren Sie gefüllte Zylinder immer vor der Montage am Roboter, um mikroskopisch kleine Luftblasen auszutreiben, die während des Füllvorgangs eingeschlossen werden.
● Richtige Kolbenauswahl: Passen Sie die Flüssigkeitsviskosität an den richtigen Abstreiferkolbentyp an (z. B. eng anliegende Flachabstreifer für niedrigviskose Flussmittel im Vergleich zu Doppellippenabstreifern für hochviskose Wärmeleitpasten).
● Konditionierung der pneumatischen Leitungen: Stellen Sie sicher, dass der Dosiersteuerung trockene, gefilterte Druckluft zugeführt wird, um eine Feuchtigkeitskontamination im Zylinder zu verhindern.
● Lagerprotokolle: Bewahren Sie bernsteinfarbene und schwarze Zylinder in klimatisierten Umgebungen auf und vermeiden Sie direkte Wärmespitzen, die die Viskosität der Flüssigkeit verändern könnten.
Abschluss
Die Maximierung des First Pass Yield (FPY) in der modernen SMT-Montage erfordert eine Optimierung auf jeder Mikroebene der Produktionskette. Durch die Integration von Contriu Plastic Old US Style-Klebezylindern, die auf Ihre spezifischen chemischen Anforderungen zugeschnitten sind – ob klar, bernsteinfarben oder undurchsichtig schwarz – eliminieren Sie Mikrovariationen, verhindern eine vorzeitige UV-Härtung und garantieren eine einwandfreie elektronische Verkapselung.
