In Branchen wie der Elektronikmontage, der Medizintechnik, der Automobilverklebung und der Präzisionsdosierung von Chemikalien wird die Fehlertoleranz in Mikrometern und Millisekunden gemessen. Ein ungleichmäßiger Tropfen, geringfügiger Rückfluss oder Fadeninstabilität können ganze Produktionslinien lahmlegen.

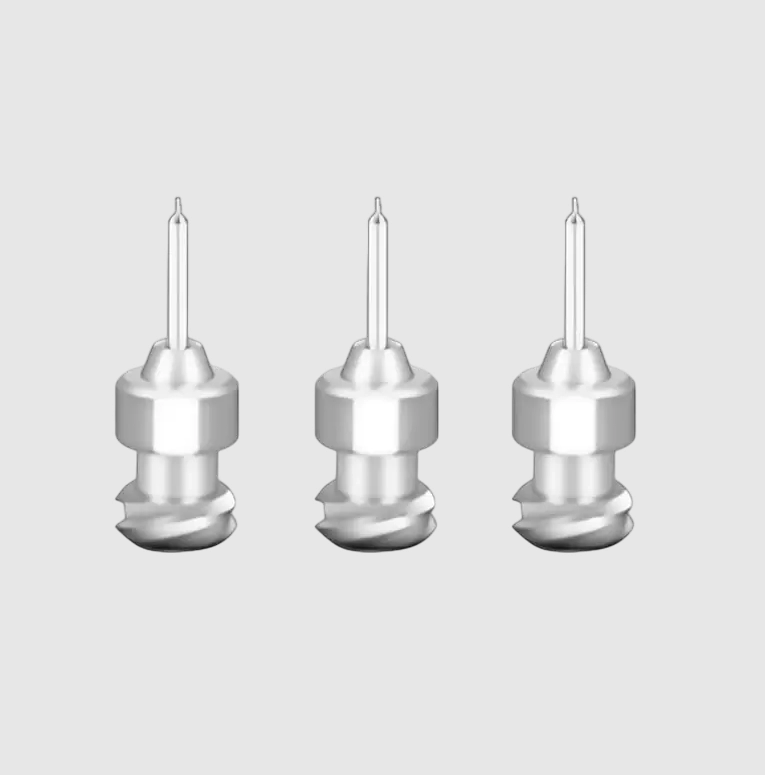

Die integrierte, doppelgewindete Präzisionsnadel mit verlängerter Ausführung ist nicht bloß ein Zubehörteil in Dosiersystemen – sie ist eine entscheidende Schnittstelle zwischen Strömungsmechanik und Applikationsgenauigkeit. Ihre Konstruktion bestimmt Strömungsstabilität, Verschleißfestigkeit und langfristige Maßhaltigkeit.
Bei Contriu werden Präzisionsdosierkomponenten nach strengen mechanischen Konstruktionsprinzipien entwickelt, wobei der Fokus auf Gewindeintegrität, Materialbeständigkeit und optimierter Strömungsgeometrie liegt, um ein reibungsloses und gleichmäßiges Dosieren in anspruchsvollen industriellen Anwendungen zu gewährleisten.
1. Strukturelle Innovation: Der doppelte Gewindevorteil
Gewindestabilität und mechanische Verriegelung
Herkömmliche Dosiernadeln mit einem Gewinde können sich unter Vibrationen oder kontinuierlichem Druck lockern. Die Ausführung mit zwei Gewinden bietet folgende Vorteile:
Axiale Haltekraft
Widerstandsfähigkeit gegen vibrationsbedingte Lockerung
Verbesserte Dichtungsleistung
Reduziertes Risiko von Flüssigkeitsaustritt
Die integrierte Doppelgewindekonstruktion verteilt die mechanische Belastung gleichmäßiger entlang der Gewindeschnittstelle und reduziert so lokale Spannungsspitzen. Dies ist besonders wichtig bei automatisierten Dosiersystemen, die mit hohen Zyklusfrequenzen arbeiten.
Integrierte Bauweise
Die integrierte Konstruktion eliminiert Schwachstellen zwischen Nadelkörper und Düsenverlängerung. Durch die Bearbeitung der verlängerten Nadel als einheitliches Bauteil wird die strukturelle Steifigkeit deutlich erhöht.
Diese Konstruktion minimiert:
Mikroauslenkung bei Druckstößen
Fehlausrichtung in Roboter-Dosierarmen
Variationen bei der Tropfenplatzierung
In Umgebungen mit hohen Präzisionsanforderungen führt diese Stabilität direkt zu höheren Ausbeuteraten und weniger Nacharbeit.
2. Verlängerte konische Präzisionsdosierdüse: Optimierte Strömungsdynamik
Konische Geometrie für laminare Strömung
Die verlängerte, konische Präzisionsdosierdüse ist so konstruiert, dass sie laminare Strömungseigenschaften fördert. Die allmähliche interne Verjüngung reduziert Turbulenzen und Gegendruck und gewährleistet so:
Glatte Materialextrusion
Gleichmäßige Tröpfchenbildung
Verringerter Lufteinschluss
Stabile Durchflussregelung
Die längliche, konische Form verbessert zudem die Erreichbarkeit von beengten oder vertieften Anwendungsbereichen, wie z. B. mikroelektronischen Substraten oder tiefen Hohlraumbauteilen.
Kontrollierte Oberflächenbeschaffenheit im Innenbereich
Die Oberflächenrauheit im Inneren der Bohrung beeinflusst die Strömungsgleichmäßigkeit unmittelbar. Präzisionspolierverfahren reduzieren Mikrofehler, die andernfalls Strömungsstörungen verursachen könnten.
Bei Contriu werden die internen Bearbeitungsprozesse so kalibriert, dass eine optimale Oberflächenglätte erreicht und Folgendes verhindert wird:
3. Materialwissenschaft: Edelstahl für lange Lebensdauer
Verschleißfestigkeit
Das Dosieren von abrasiven oder chemisch reaktiven Materialien kann minderwertige Düsenmaterialien schnell beschädigen. Die Edelstahlkonstruktion der integrierten, doppelt gewindeten Präzisionsnadel mit verlängerter Spitze bietet folgende Vorteile:
Dies ist von entscheidender Bedeutung bei Anwendungen mit Lötpaste, leitfähigen Klebstoffen oder partikelgefüllten Verbindungen.
Korrosionsbeständigkeit
In Umgebungen, in denen Chemikalien dosiert werden, kann der Kontakt mit Lösungsmitteln, Flussmitteln oder Säuren die Oberflächenintegrität beeinträchtigen. Hochwertiger Edelstahl bietet eine hervorragende Korrosionsbeständigkeit und gewährleistet Folgendes:
Dimensionsstabilität im Laufe der Zeit
Gleichmäßige Strömungseigenschaften
Kontaminationsvermeidung
Strukturelle Belastbarkeit unter Druck
Wiederholte Druckzyklen erzeugen Ermüdungsspannungen. Die Zugfestigkeit und Dauerfestigkeit von Edelstahl ermöglichen es der Düse, ihre strukturelle Integrität auch im Dauerbetrieb, selbst in automatisierten Produktionslinien mit hohem Durchsatz, beizubehalten.
4. Präzisionsfertigung: Kontrolle im Mikrometerbereich
Hochleistungs-Dosiernadeln erfordern extrem enge Maßtoleranzen.
Zu den kritischen Parametern gehören:
Genauigkeit des Innenbohrungsdurchmessers
Konzentrizität zwischen Gewindegängen und Düsenspitze
Gewindesteigungsgenauigkeit
Toleranz der axialen Ausrichtung
Selbst geringfügige Exzentrizitäten können die Genauigkeit der Tropfenplatzierung beeinträchtigen, insbesondere in automatisierten Robotersystemen.
Contriu setzt modernste CNC-Bearbeitungszentren und Präzisionsprüfsysteme ein, um eine gleichbleibende Qualität im Mikrometerbereich zu gewährleisten. Die Qualitätskontrolle umfasst:
Diese Maßnahmen gewährleisten, dass jede integrierte Präzisionsnadel strengen technischen Standards entspricht.
5. Vielseitige Anwendungsmöglichkeiten in verschiedenen Branchen
Die integrierte, doppelgewindete Präzisionsnadel mit verlängerter Spitze findet breite Anwendung in:
Elektronikfertigung
Leiterplattenklebstoff-Dosierung
Anwendung von Unterfüllmaterial
Lötpastenabscheidung
Herstellung von Medizinprodukten
Kontrollierte Abgabe von Bio-Klebstoffen
Anwendung von Reagenzien im Mikrovolumen
Automobilindustrie
Sensorverklebung
Dichtmittelinjektion in beengten Baugruppen
Industrielle Automatisierung
Präzisionsschmierung
Chemische Mikrodosierungssysteme
Die Kombination aus großer Reichweite, stabilem Gewinde und korrosionsbeständiger Konstruktion macht es sowohl für manuelle als auch für vollautomatische Dosierplattformen geeignet.
Fazit: Ingenieursvertrauen in die Flüssigkeitsdosierung
Die integrierte, doppelgewindete Präzisionsnadel mit verlängerter Länge stellt eine Konvergenz von Maschinenbau, Strömungsdynamikoptimierung und fortschrittlicher Materialwissenschaft dar.
Von der integrierten, verlängerten, konischen Präzisionsdosierdüse bis hin zur verschleißfesten Edelstahlkonstruktion ist jedes Strukturelement auf Langlebigkeit, Korrosionsbeständigkeit und gleichmäßige Durchflussregelung ausgelegt.
Durch präzise Fertigung, Optimierung der Gewindestabilität und strenge Qualitätssicherung liefert Contriu Dosierlösungen, die hochpräzise industrielle Anwendungen unterstützen, bei denen Zuverlässigkeit unerlässlich ist.
In der Präzisionsfertigung ist Konsistenz keine Option – sie wird gezielt eingesetzt.
