Bei der Präzisionsfertigung kann eine kleine Unregelmäßigkeit beim Klebstoff- oder Flüssigkeitsauftrag zu einem überraschend kostspieligen Produktionsproblem führen. Überschüssiges Material kann benachbarte Komponenten verunreinigen, unzureichender Klebstoff kann eine Verbindung schwächen und eine inkonsistente Dosierung kann zu Nacharbeiten oder Ausschussbaugruppen führen. Da elektronische Komponenten immer kompakter werden und automatisierte Produktionslinien eine höhere Wiederholgenauigkeit erfordern, müssen Hersteller der Konstruktion jedes Teils im Flüssigkeitszufuhrsystem mehr Aufmerksamkeit schenken.
Eine maßgeschneiderte konische Präzisionsnadel kann dabei helfen, diese Herausforderungen zu meistern, indem sie die Geometrie der Dosierspitze an das Material, das Werkstück und den Produktionsprozess anpasst. Für Hersteller besteht das Ziel nicht einfach darin, eine feinere Nadel zu verwenden, sondern darin, einen zuverlässigen Durchfluss, eine genaue Platzierung und konsistente Ergebnisse unter realen Betriebsbedingungen zu erzielen.
1. Warum Standard-Dosiernadeln möglicherweise nicht den Produktionsanforderungen entsprechen
Standard-Dosiernadeln sind für allgemeine Anwendungen praktisch, eine feste Spitzengeometrie passt jedoch möglicherweise nicht für jeden Klebstoff, jede Komponente oder jeden Dosierpfad. Eine Nadel, die gut mit einer Flüssigkeit mit niedriger Viskosität funktioniert, kann bei Verwendung mit einem dickeren Material einen übermäßigen Widerstand erzeugen. Eine zu große Spitze kann überschüssige Flüssigkeit ablagern, während eine zu kleine Öffnung den Abgabedruck erhöhen oder die Wahrscheinlichkeit einer Verstopfung erhöhen kann.
Diese Probleme sind besonders relevant in der Elektronikmontage, beim Präzisionskleben, bei der Herstellung von Automobilkomponenten und bei industriellen Dichtungen. Hersteller müssen möglicherweise kleine Mengen Epoxidharz, UV-Klebstoff, Schmiermittel, Lötpaste oder Dichtungsmittel auftragen, ohne das Material auf benachbarten Oberflächen zu verteilen.
Eine konische Nadel hat eine konische Spitze, die sich zum Ausgabeauslass hin verjüngt. Je nach Geometrie und Abmessungen kann dieses Design einen besseren Zugang zu engen Bereichen ermöglichen und eine kontrollierte Materialplatzierung unterstützen. Allerdings ist die Konizität allein keine Garantie für Genauigkeit. Innendurchmesser, Auslassgröße, Nadellänge, Materialeigenschaften und Dosierparameter müssen zusammenarbeiten.
2. Anpassung der Nadelgeometrie an das Flüssigkeitsverhalten
Einer der wichtigsten Auswahlfaktoren ist die Viskosität der Flüssigkeit. Flüssigkeiten mit niedriger Viskosität fließen relativ leicht, während Klebstoffe und Pasten mit hoher Viskosität in der Regel eine größere Kraft erfordern, um sich durch einen engen Durchgang zu bewegen. Einige Materialien sind außerdem scherempfindlich, temperaturabhängig oder neigen zum Aushärten, wenn sie Luft oder Licht ausgesetzt werden.
Die Auswahl einer Nadel allein aufgrund ihrer Stärke kann daher zu inkonsistenten Ergebnissen führen. Ingenieure sollten die folgenden Faktoren gemeinsam berücksichtigen:
● Innendurchmesser und Auslassgröße: Diese beeinflussen den Strömungswiderstand und die Materialmenge, die durch die Spitze passieren kann.
● Konische Geometrie: Der Übergang zum Auslass beeinflusst den internen Strömungsweg und muss zum Material und zum erforderlichen Dosiermuster passen.
● Nadellänge: Längere Flüssigkeitswege können den Widerstand erhöhen und die Reaktion während der Abgabe beeinträchtigen.
● Materialverträglichkeit: Die Nadel und ihre Anschlusskomponenten müssen den chemischen Eigenschaften der Flüssigkeit standhalten.
● Abgabedruck und Zykluszeit: Die ausgewählte Geometrie sollte innerhalb der praktischen Druck- und Zeitgrenzen des Geräts funktionieren.
Tests mit dem tatsächlichen Produktionsmaterial sind unerlässlich. Ein Design, das mit einer Referenzflüssigkeit gut funktioniert, kann sich mit einem gefüllten Epoxidharz, einem schnell aushärtenden Klebstoff oder einer Schleifformulierung anders verhalten.
3. Reduzierung von Fehlern bei der automatisierten Dosierung
Die automatisierte Produktion hängt von wiederholbaren Ergebnissen über Tausende von Dosierzyklen hinweg ab. Selbst geringfügige Abweichungen am Auslass, am Anschluss oder an der Innenoberfläche können zu ungleichmäßigen Ablagerungen, Tropfen, Fäden oder Materialansammlungen an der Spitze führen.
Bei der Diagnose dieser Probleme sollten Hersteller über die Nadel selbst hinausblicken. Der Abgabedruck, die Ventilsteuerung, die Flüssigkeitstemperatur, das Materialalter, der Abstand zwischen Düse und Werkstück sowie die Einstellungen für die Rücksaugung können sich alle auf die endgültige Ablagerung auswirken. Ein Nadelwechsel kann hilfreich sein, sollte aber als Teil des gesamten Dosiervorgangs bewertet werden.

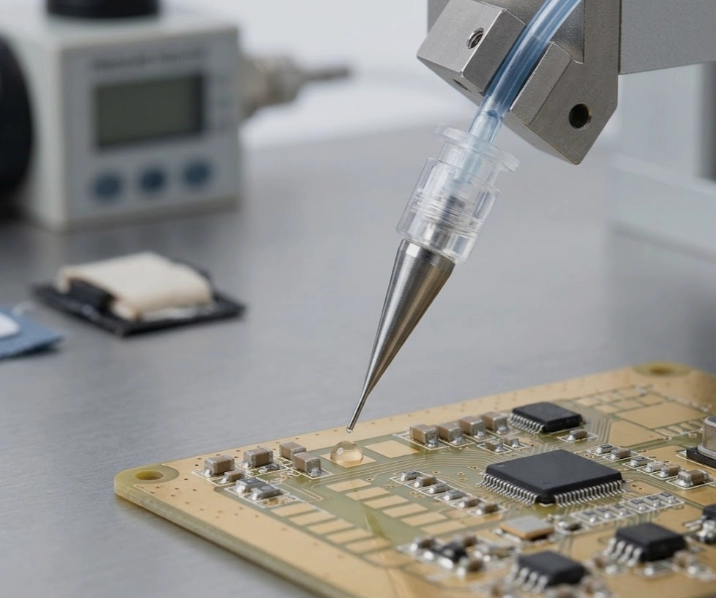

Wenn beispielsweise Klebstoff in der Nähe kleiner elektronischer Komponenten aufgetragen wird, kann eine geeignete konische Spitze dem Bediener dabei helfen, enge Räume zu erreichen und gleichzeitig unnötigen Kontakt mit angrenzenden Teilen zu vermeiden. Bei der Präzisionsverklebung kann die richtige Auslassgeometrie auch dazu beitragen, die Raupenplatzierung zu steuern. Das Ergebnis hängt immer noch von der Prozessvalidierung und konsistenten Geräteeinstellungen ab.
Produktionsteams sollten während der Versuche die Ablagerungsabmessungen, die Platzierungsgenauigkeit, die Fehlerhäufigkeit und die Reinigungsintervalle im Auge behalten. Diese Messungen liefern eine stärkere Grundlage für die Auswahl einer Nadel als die bloße visuelle Inspektion.
4. Wenn sich Individualisierung lohnt
Eine kundenspezifische Anpassung ist dann eine Überlegung wert, wenn Standardnadeln wiederholt die Prozessanforderungen nicht erfüllen oder wenn ein Wechsel der Produktionsvorrichtung teurer wäre als eine Anpassung der Dosierkomponente.
Eine maßgeschneiderte konische Präzisionsnadel kann je nach erforderlicher Länge, Auslassabmessungen, Konusgeometrie, Anschlusstyp und verfügbarem Einbauraum spezifiziert werden. Bei automatisierten Geräten ist die Maßhaltigkeit besonders wichtig, da der Ausgabepfad und die programmierten Koordinaten auf einer definierten Werkzeuggeometrie basieren.
Bevor Käufer ein kundenspezifisches Design anfordern, sollten sie eine praktische Spezifikation vorbereiten: den Flüssigkeitsnamen und den Viskositätsbereich, die angestrebte Auftragsgröße, die Substratgeometrie, den Abgabedruck, die Zyklusfrequenz, die erforderliche Verbindung und alle relevanten chemischen oder Umgebungsbedingungen. Musterteile, Zeichnungen und Fotos der Anwendung können dabei helfen, Einschränkungen zu verdeutlichen.
Durch Prototypentests sollten dann die Durchflusskonsistenz, die Leckage, die Wiederholbarkeit der Abgabe und die Kompatibilität mit der vorhandenen Ausrüstung überprüft werden. Die Anpassung sollte ein dokumentiertes Produktionsproblem lösen, anstatt unnötige Komplexität einzuführen.
5. Auswahl eines Fertigungspartners für langfristige Konsistenz
Eine Nadel, die in einem einzigen Versuch eine gute Leistung erbringt, muss auch für die Wiederholungsproduktion geeignet bleiben. Käufer sollten die Maßkontrolle, die Materialrückverfolgbarkeit, sofern erforderlich, die Verbindungszuverlässigkeit, die Chargenkonsistenz und die Fähigkeit des Lieferanten, anwendungsspezifische Anforderungen zu verstehen, bewerten.
Contriu liefert industrielle Dosierkomponenten, einschließlich konisch zulaufender Dosiernadeln und anderer Präzisionslösungen für die Flüssigkeitsabgabe. Die industrielle Produktpalette bedient Anwendungen, bei denen Nadelgeometrie und Gerätekompatibilität wichtige Aspekte sind. Käufer, die eine kundenspezifische konische Präzisionsnadel bewerten, sollten die verfügbaren Spezifikationen bestätigen und die vorgesehene Flüssigkeit, die Betriebsbedingungen und die erforderlichen Abmessungen mit dem Lieferanten besprechen.
Der richtige Bewertungsprozess berücksichtigt die gesamte Produktionsleistung – nicht nur den Kaufpreis. Eine zuverlässige Dosierung kann dazu beitragen, Materialverschwendung, Reinigungsunterbrechungen und vermeidbare Nacharbeiten zu reduzieren, sofern die Nadel richtig auf den Prozess abgestimmt ist.
Abschluss
Maßgeschneiderte konische Präzisionsnadeln sind am nützlichsten, wenn Hersteller eine bessere Kontrolle über die Flüssigkeitsplatzierung, den Zugang zu eingeschränkten Bereichen oder die Kompatibilität mit einem bestimmten Produktionsaufbau benötigen. Ihre Leistung hängt von mehr als der Spitzenform ab: Flüssigkeitsverhalten, Auslassabmessungen, Geräteeinstellungen und Herstellungskonsistenz beeinflussen alle das Ergebnis.
Durch die klare Definition des Dosierproblems und die Validierung der Nadel unter tatsächlichen Produktionsbedingungen können Hersteller fundiertere Entscheidungen treffen, die Prozesswiederholbarkeit verbessern und vermeidbare Fehler reduzieren. Für Anwendungen, die mit Standardspezifikationen nicht effektiv abgedeckt werden können, kann Contriu als Lieferant für die Erörterung anwendungsspezifischer Anforderungen an Dosiernadeln in Betracht gezogen werden.
