Die moderne Fertigung ist zunehmend auf eine kontrollierte Klebstoffabgabe angewiesen. Von der Elektronikmontage und Automobilkomponenten bis hin zu optischen Geräten und industriellen Verklebungen müssen Hersteller Klebstoffe in sehr kleinen und gleichmäßigen Mengen auftragen. Ein geringfügiger Unterschied im Klebstoffvolumen, in der Position oder im Fluss kann sich auf die Klebefestigkeit, das Aussehen, die elektrische Leistung oder die Zuverlässigkeit des Endprodukts auswirken.
Aus diesem Grund ist die Dosiernadel zu einem wichtigen Bestandteil des automatisierten Klebstoffauftrags geworden. Eine gut gestaltete einteilige Präzisionsnadel mit Doppelgewinde kann die Verbindung zwischen der Auftragsausrüstung und dem Klebstoffflussweg verbessern und gleichzeitig eine stabilere und wiederholbare Abgabe ermöglichen.
Warum Präzisionsdosierung immer wichtiger wird
Da die Produkte immer kleiner werden und die Produktionslinien schneller werden, wird der Klebstoffauftrag immer anspruchsvoller.
Bei der herkömmlichen manuellen Dosierung kann es aufgrund von Schwankungen im Druck, in der Bedienertechnik und in der Materialviskosität zu Unterschieden in der Perlengröße und -position kommen. Automatisierte Dosiergeräte lösen viele dieser Probleme, aber die Dosiernadel selbst spielt immer noch eine entscheidende Rolle.
Die Nadel bestimmt, wie der Klebstoff in den Spendeweg gelangt und ihn wieder verlässt. Sein Innendurchmesser, die Spitzengeometrie, der Oberflächenzustand, die Gewindeverbindung und die Ausrichtung können das Endergebnis beeinflussen.
Bei der Produktion großer Stückzahlen kann selbst eine kleine Inkonsistenz erheblich werden, wenn sie tausende Male wiederholt wird.
Was unterscheidet eine einteilige Präzisionsnadel mit Doppelgewinde?
Eine herkömmliche Abgabeanordnung kann mehrere separate Komponenten verwenden, um die Spritze, den Adapter, den Nadelhalter und die Abgabespitze zu verbinden. Jede zusätzliche Verbindung führt zu einer weiteren Schnittstelle, die ordnungsgemäß ausgerichtet und abgedichtet bleiben muss.
Eine integrierte einteilige Dosiernadel verfolgt einen anderen Ansatz, indem sie die Nadelstruktur in einer Komponente vereint.
Die Doppelgewindekonfiguration sorgt für eine sichere Gewindeverbindung und unterstützt gleichzeitig eine stabile Installation. Bei automatisierten Geräten ist die Aufrechterhaltung einer konsistenten Verbindung wichtig, da wiederholte Bewegungen, pneumatischer Druck und Vibrationen nach und nach Schwachstellen in schlecht aufeinander abgestimmten Komponenten aufdecken können.

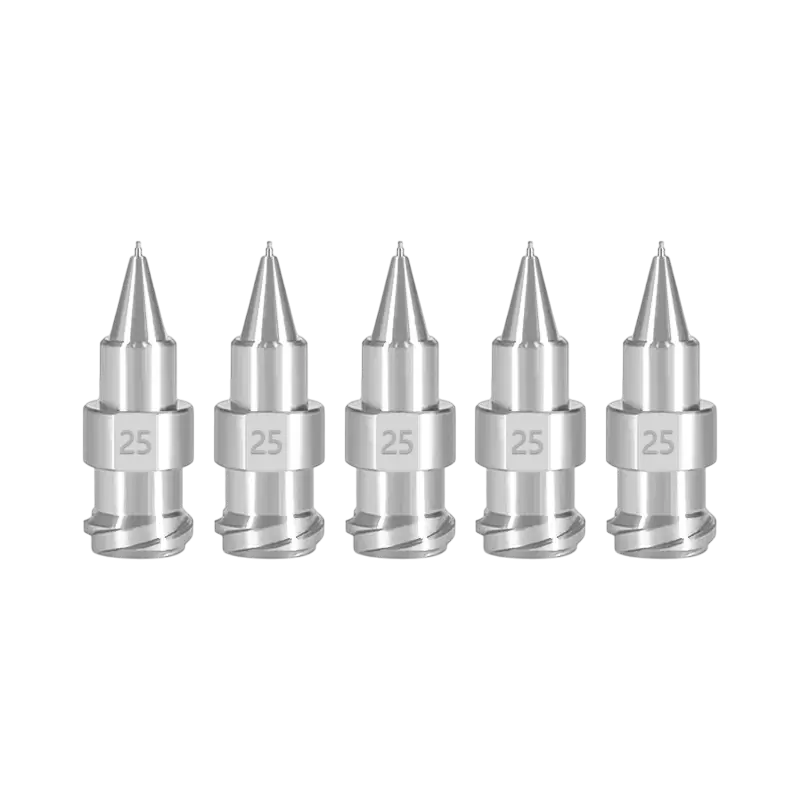

Die Produktpalette von Contriu umfasst eine einteilige Präzisionsnadel mit Doppelgewinde, die auf der Website als einteilige Präzisionsnadel aus rostfreiem Stahl im Musashi-Stil mit Doppelgewinde für industrielle Dosieranwendungen beschrieben wird.
Edelstahl und Präzisionsbearbeitung
Die Materialauswahl ist ein weiterer wichtiger Gesichtspunkt.
Klebstoffe können hinsichtlich Viskosität und chemischer Zusammensetzung stark variieren. Einige Materialien können Füllstoffe, Lösungsmittel, reaktive Komponenten oder abrasive Partikel enthalten. Daher muss die Dosiernadel bei wiederholtem Betrieb ihre Formstabilität und innere Oberflächenqualität beibehalten.
Für Präzisionsdosiernadeln wird häufig Edelstahl verwendet, da er eine nützliche Kombination aus mechanischer Festigkeit, Korrosionsbeständigkeit und Dimensionsstabilität bietet.
Allerdings ist die Verwendung von Edelstahl allein keine Garantie für Präzision. Auch die Fertigungsgenauigkeit ist wichtig.
Der innere Durchgang muss konsistent bleiben, während die Gewindeabschnitte präzise genug hergestellt werden müssen, um eine ordnungsgemäße Ausrichtung mit der passenden Ausgabeausrüstung zu gewährleisten. Auch die Oberflächenqualität ist wichtig, denn auf ungeeigneten oder beschädigten Innenflächen können sich Klebereste leichter ansammeln.
Der Zusammenhang zwischen Nadeldesign und Dosierqualität
Bei der automatisierten Klebstoffabgabe können verschiedene Probleme mit der Dosierspitze oder der Verbindungsschnittstelle zusammenhängen.
Beispielsweise kann eine schlechte Ausrichtung dazu führen, dass sich die Kleberaupe von der vorgesehenen Position verschiebt. Ein ungeeigneter interner Durchgang kann den Strömungswiderstand erhöhen. Eine schwache Verbindung kann bei wiederholten Abgabezyklen zu Undichtigkeiten oder Bewegungen führen.
Diese Probleme können sich insbesondere dann bemerkbar machen, wenn Hersteller mit kleinen Klebstoffmengen arbeiten.
Eine Präzisionsdosiernadel für automatisierte Geräte muss daher einen stabilen und wiederholbaren Flüssigkeitsweg bieten. Das Ziel besteht nicht nur darin, den Klebstoff durch die Nadel passieren zu lassen, sondern auch darin, dem Dosiersystem dabei zu helfen, eine vorhersehbare Materialabgabe aufrechtzuerhalten.
Anwendungen in der modernen Fertigung
Die Nachfrage nach Präzisionsdosierkomponenten ist eng mit dem Wachstum der automatisierten Fertigung verbunden.
Elektronikmontage
Elektronikhersteller verwenden häufig kleine Mengen Klebstoff zur Komponentenfixierung, zum Schutz, zur Abdichtung und zur Montage. Bei diesen Anwendungen kann übermäßiger Klebstoff benachbarte Komponenten verunreinigen, während unzureichender Klebstoff die Baugruppe schwächen kann.
Eine Präzisionsklebstoff-Dosiernadel kann Herstellern dabei helfen, konsistentere Auftragungsmuster aufrechtzuerhalten.
Automobilelektronik
Moderne Fahrzeuge enthalten immer mehr Sensoren, Steuergeräte und elektronische Komponenten. Klebstoffe können zum Kleben, Abdichten und zum Schutz von Bauteilen verwendet werden.
Die automatische Dosierung erfordert eine wiederholbare Positionierung, da die Produktionsmengen hoch sind und die Bauteiltoleranzen eng sein können.
Optische und Präzisionsgeräte
Optische Baugruppen können besonders empfindlich auf überschüssigen Klebstoff reagieren. Eine unkontrollierte Perle kann die optischen Oberflächen beeinträchtigen oder die Ausrichtung der Komponenten verändern.
Für diese Anwendungen müssen Dosiergeräte einen kontrollierten Durchfluss und eine genaue Platzierung gewährleisten.
Industriemontage
Industrielle Hersteller nutzen Klebstoffe zum Verkleben von Metall-, Kunststoff-, Glas- und Verbundbauteilen. Je nach Klebstoff müssen die Dosiernadeln möglicherweise unterschiedliche Viskositätsniveaus und Produktionsgeschwindigkeiten bewältigen.
Dadurch ist die Kompatibilität zwischen Klebstoff, Dosiergerät und Nadel ein wichtiger Bestandteil der Prozessentwicklung.
Auswahl der richtigen Präzisions-Dosiernadel
Bei der Auswahl einer einteiligen Präzisionsnadel mit Doppelgewinde sollten sich Käufer nicht nur auf die Nadel konzentrieren. Der komplette Abgabevorgang sollte berücksichtigt werden.
Wichtige Faktoren sind:
● Klebstoffviskosität und -formulierung
● Erforderliche Dosiermenge
● Gewünschte Perlen- oder Punktgröße
● Innen- und Außenmaße der Nadel
● Thread-Spezifikation
● Gerätekompatibilität
● Betriebsdruck
● Abgabegeschwindigkeit
● Erforderliche Chemikalien- und Korrosionsbeständigkeit
● Reinigungs- und Austauschanforderungen
Bei der automatisierten Großserienproduktion ist auch die Konsistenz zwischen den Chargen wichtig. Eine Nadel, die beim ersten Test gut funktioniert, aber zwischen den Produktionschargen erhebliche Unterschiede aufweist, kann zu Problemen führen, sobald sie in einen groß angelegten Herstellungsprozess eingeführt wird.
Warum integrierte Designs die Produktionsstabilität unterstützen können
Der Hauptwert einer integrierten Dosiernadel liegt nicht nur in ihrem Aussehen. Sein Wert liegt in der Reduzierung unnötiger Schnittstellen und der Aufrechterhaltung einer vorhersehbaren Abgabestruktur.
Wenn ein Dosiersystem wiederholt mit hoher Geschwindigkeit arbeitet, können kleine mechanische Abweichungen die Platzierung des Klebstoffs beeinflussen. Eine stabile Gewindeverbindung und ein präzise gefertigter Flüssigkeitsweg können daher zu einer gleichmäßigeren Produktion beitragen.
BeitragDer Schwerpunkt liegt auf industriellen Dosierkomponenten, darunter Klebenadeln aus Metall, Klebenadeln aus Kunststoff, Dosieranschlüssen, Spritzenzylindern und statischen Mischern. Diese breitere Produktpalette ist relevant, da die Dosierleistung normalerweise vom Zusammenspiel zwischen Nadel, Zylinder, Fitting, Klebstoff und Dosiergerät abhängt und nicht nur von einer Komponente.
Letzte Gedanken
Da die automatisierte Fertigung immer schneller und präziser wird, wird die Dosierung von Komponenten für die gesamte Prozesssteuerung immer wichtiger.
Eine einteilige Präzisionsnadel mit Doppelgewinde kann eine stabile Verbindung und einen kontrollierten Klebstoffweg für Anwendungen bieten, bei denen es auf Wiederholbarkeit ankommt. Die Edelstahlkonstruktion, die präzise Bearbeitung, das passende Gewindedesign und die Kompatibilität mit dem Dosiersystem tragen alle zu einer zuverlässigen Leistung bei.
Für Hersteller, die mit automatisierter Klebstoffdosierung arbeiten, sollte die Auswahl der richtigen Nadel daher als Teil des Gesamtprozesses und nicht als kostengünstiges Zubehör erfolgen.
Mit seiner Produktpalette für industrielle Dosierungen und Präzisionsnadellösungen bietet Contriu Komponenten, die eine kontrolliertere und wiederholbarere Klebstoffanwendung in der Elektronik-, Automobil-, Optik- und allgemeinen Industriefertigung ermöglichen.
